Cómo trabajamos

Cada obra empieza en el papel: relevamiento, cálculo de cargas, láminas y modelo 3D. El cliente aprueba lo que va a recibir antes de que se corte el primer perfil.

El método

De la visita
al montaje

01

Visita y relevamiento

Vamos al sitio, medimos y entendemos el uso real que va a tener la estructura.

02

Cálculo y propuesta técnica

Dimensionamos perfiles y cubierta según cargas. Entregamos presupuesto con memoria técnica y plazo.

03

Fabricación en taller

Corte, armado, soldadura y fondo anticorrosivo en nuestro taller de Lambaré.

04

Montaje en obra

Transporte, izaje y montaje con nuestro equipo. Ajustes, pruebas y entrega funcionando.

Anteproyecto real · 08/2026

Techo metálico una agua ≈ 50 m²

Cubierta de una agua de 9,00 × 5,50 m sobre área social, apoyada en columnas al frente y en solera anclada a la pared existente al fondo. Panel termoacústico de 40 mm, canaleta con dos bajadas y estructura de acero galvanizado.

Comitente: APF — CARDE Ypané

Modelo 3D

Mirá la obra por dentro

Pantalla completa

Arrastrá para girar, rueda para acercar y apagá capas para ver qué hay debajo del panel. Es una variante del mismo anteproyecto, resuelta con cielo raso de durlock, spots embutidos y canaleta oculta.

Techo 8,00 × 4,00 m con cielo raso y cenefa · el modelo se puede descargar en OBJ o GLB desde el visor.

Documentación

Las láminas que
entregamos

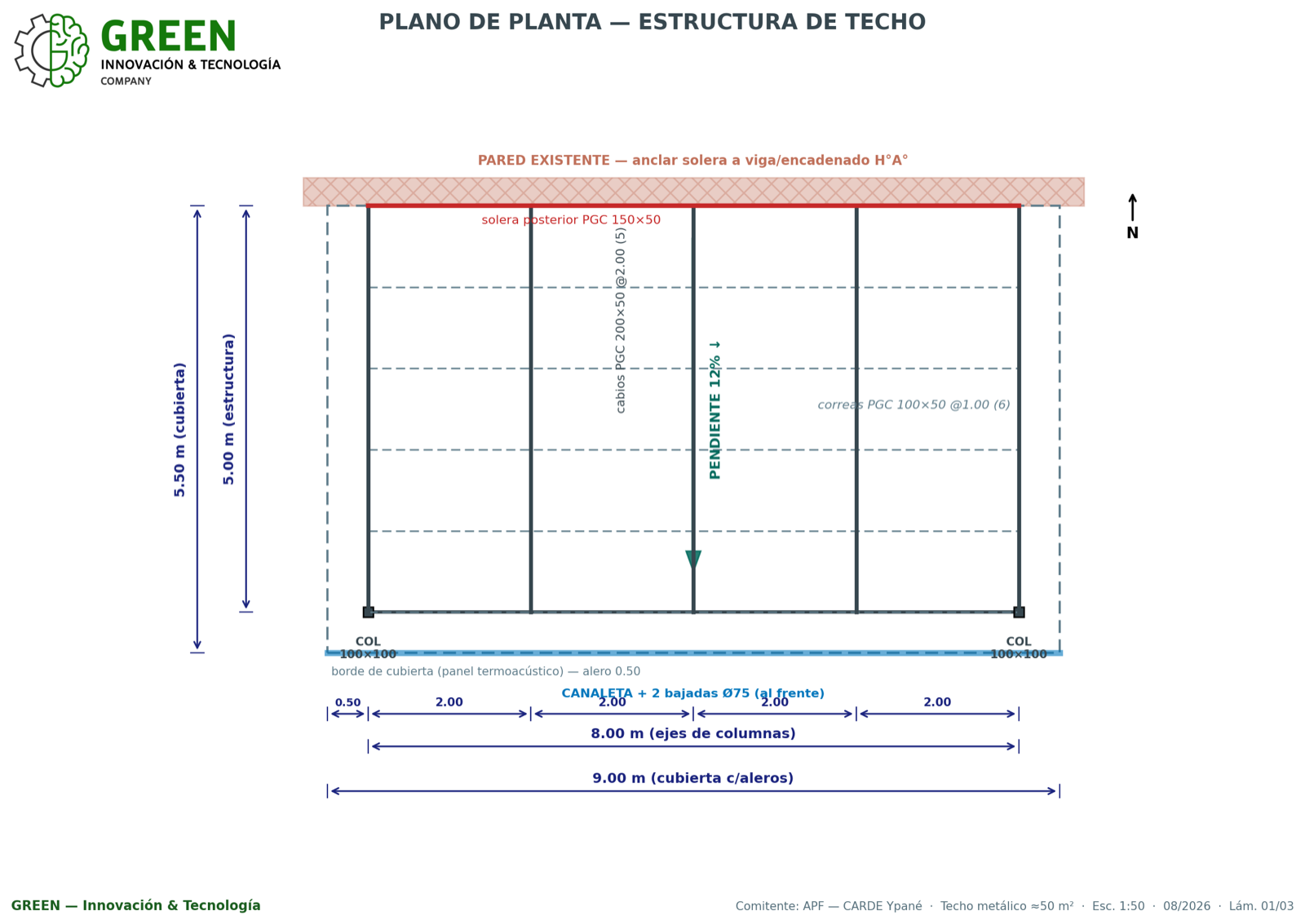

Plano de planta — estructura de techo — Techo metálico una agua ≈ 50 m²

Lám. 01/03 · Esc. 1:50

Plano de planta — estructura de techo

Ejes de columnas cada 2,00 m, cabios PGC 200×50 @2,00 y correas PGC 100×50 @1,00. Pendiente del 12 % hacia el frente, con canaleta y dos bajadas Ø75.

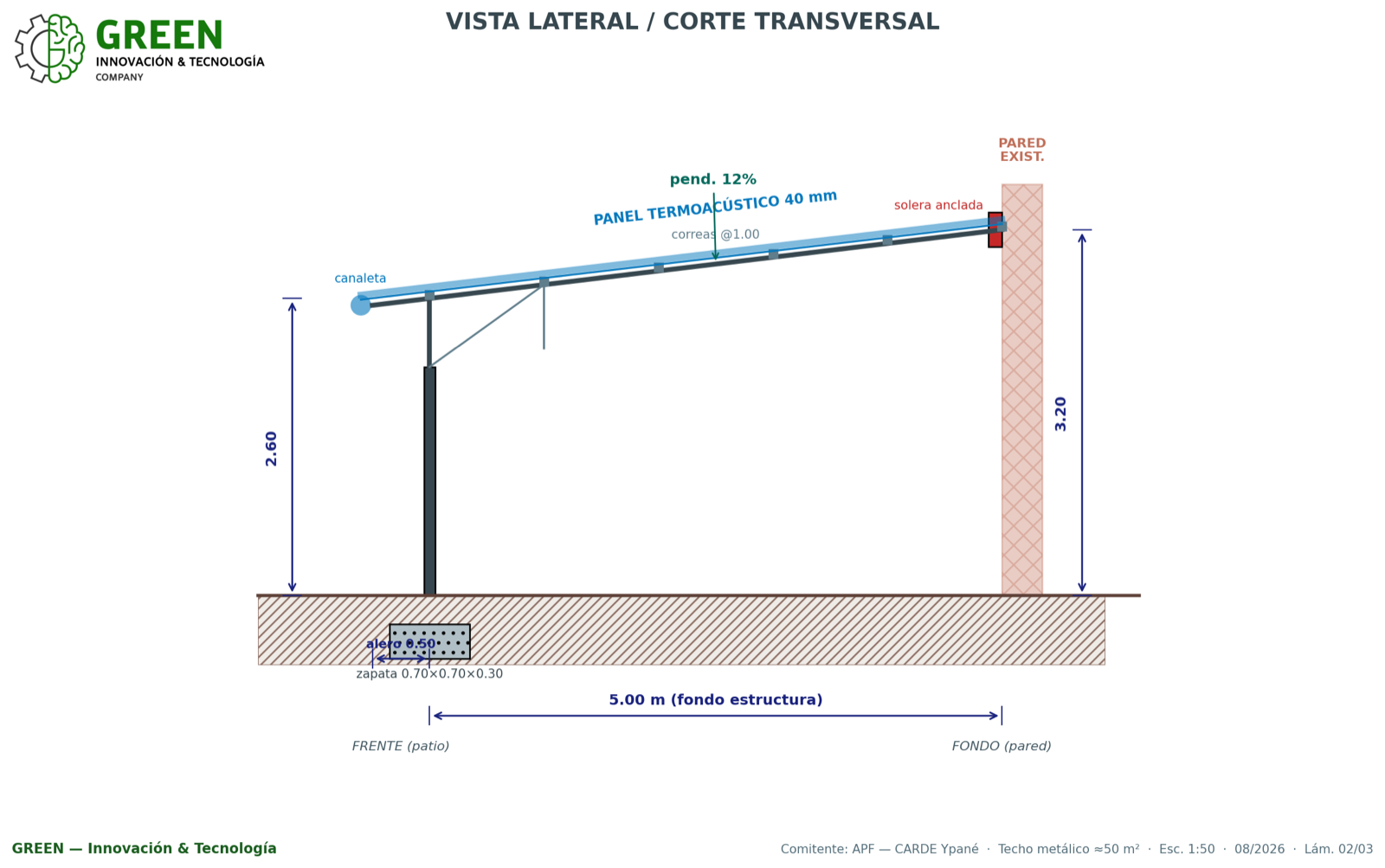

Vista lateral / corte transversal — Techo metálico una agua ≈ 50 m²

Lám. 02/03 · Esc. 1:50

Vista lateral / corte transversal

El corte define alturas libres, el anclaje de la solera a la pared existente y la zapata de 0,70×0,70×0,30 de la columna del frente.

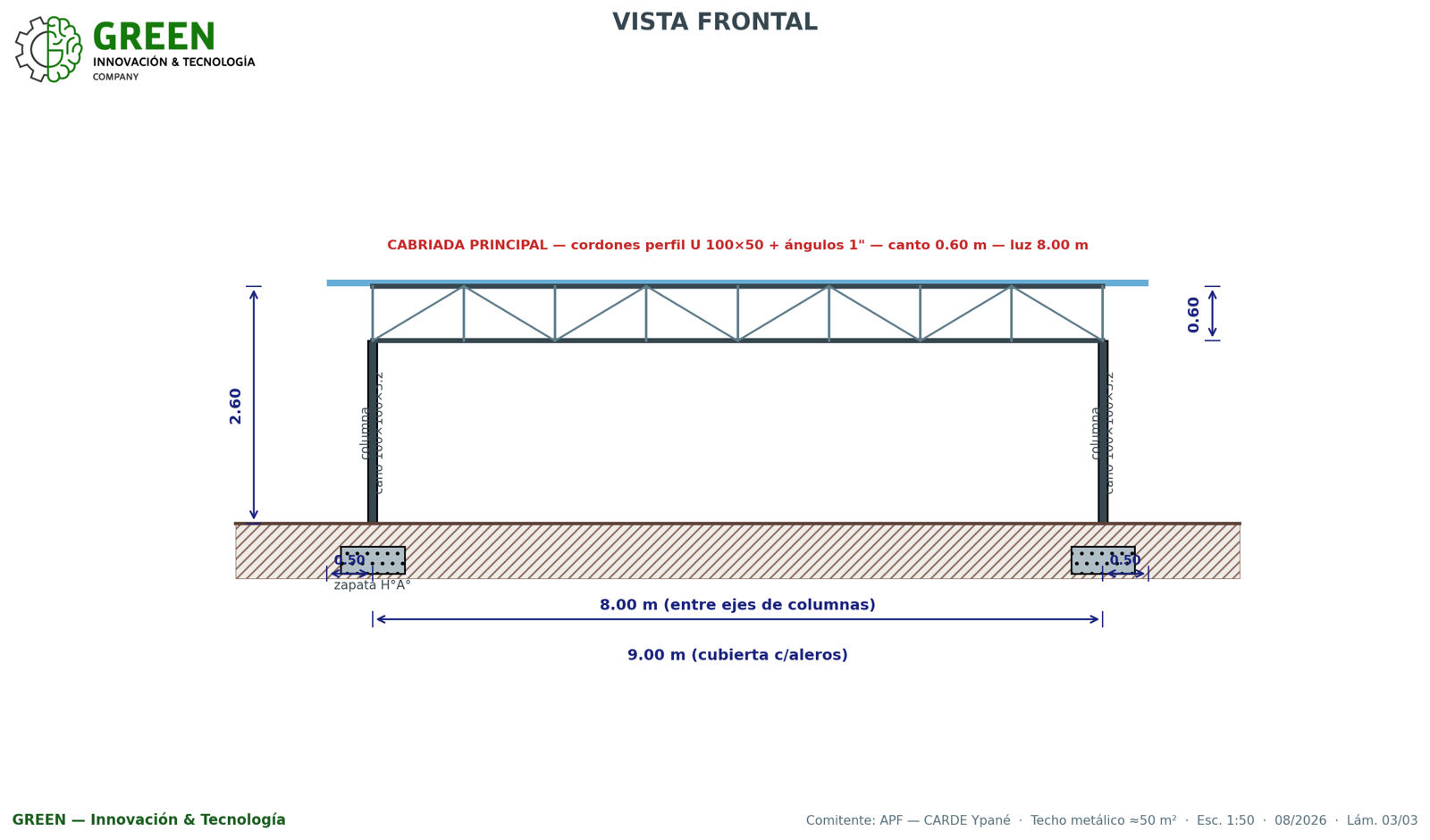

Vista frontal — cabriada principal — Techo metálico una agua ≈ 50 m²

Lám. 03/03 · Esc. 1:50

Vista frontal — cabriada principal

Cabriada reticulada de 8,00 m de luz y 0,60 m de canto (≈ L/13), con cordones de perfil U 100×50 y diagonales de ángulo de 1".

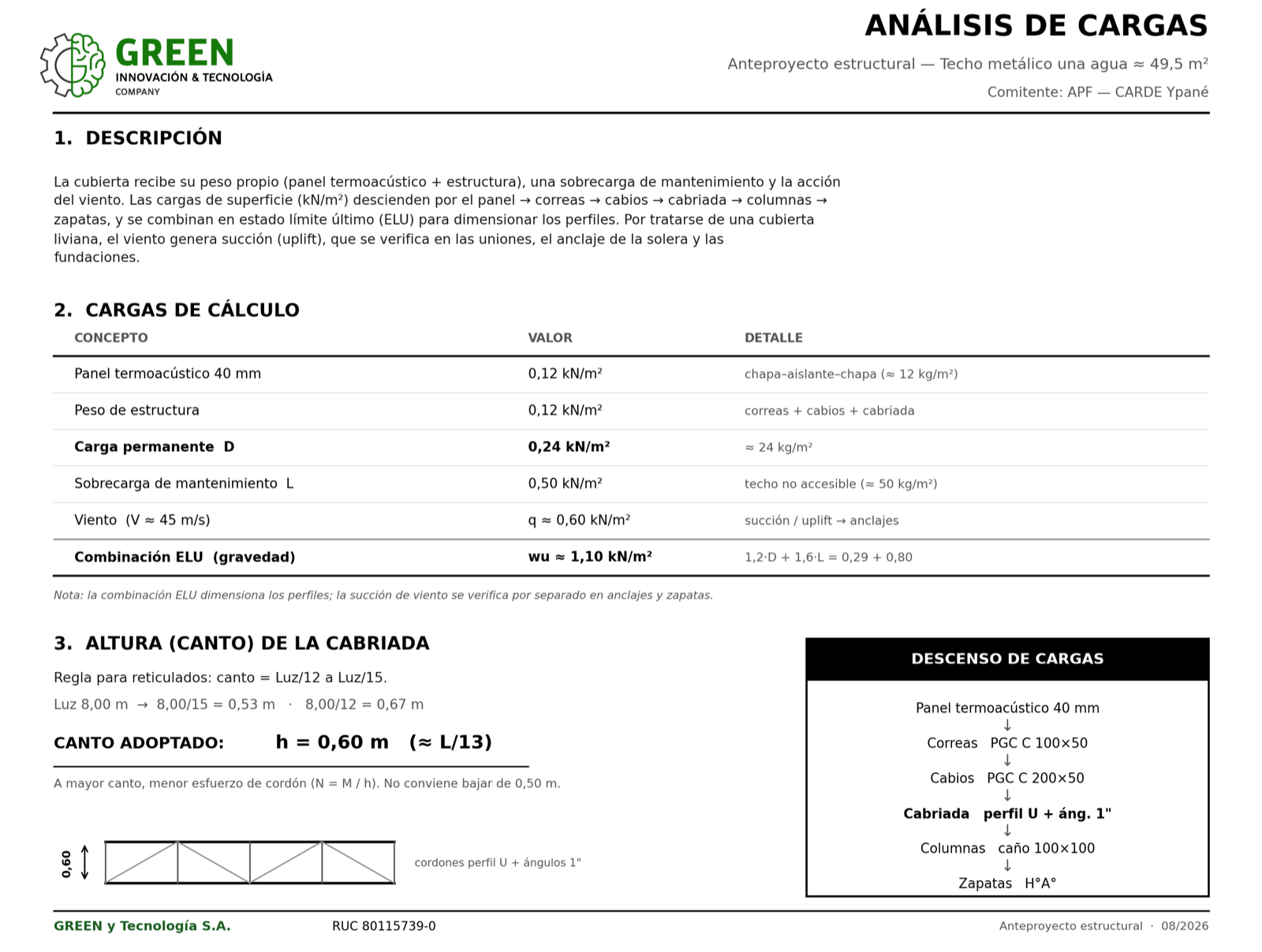

Análisis de cargas — Techo metálico una agua ≈ 50 m²

Memoria técnica · ELU

Análisis de cargas

Peso propio 0,24 kN/m², sobrecarga de mantenimiento 0,50 kN/m² y viento ≈ 0,60 kN/m². Combinación 1,2·D + 1,6·L ≈ 1,10 kN/m², y la succión verificada en anclajes y zapatas.

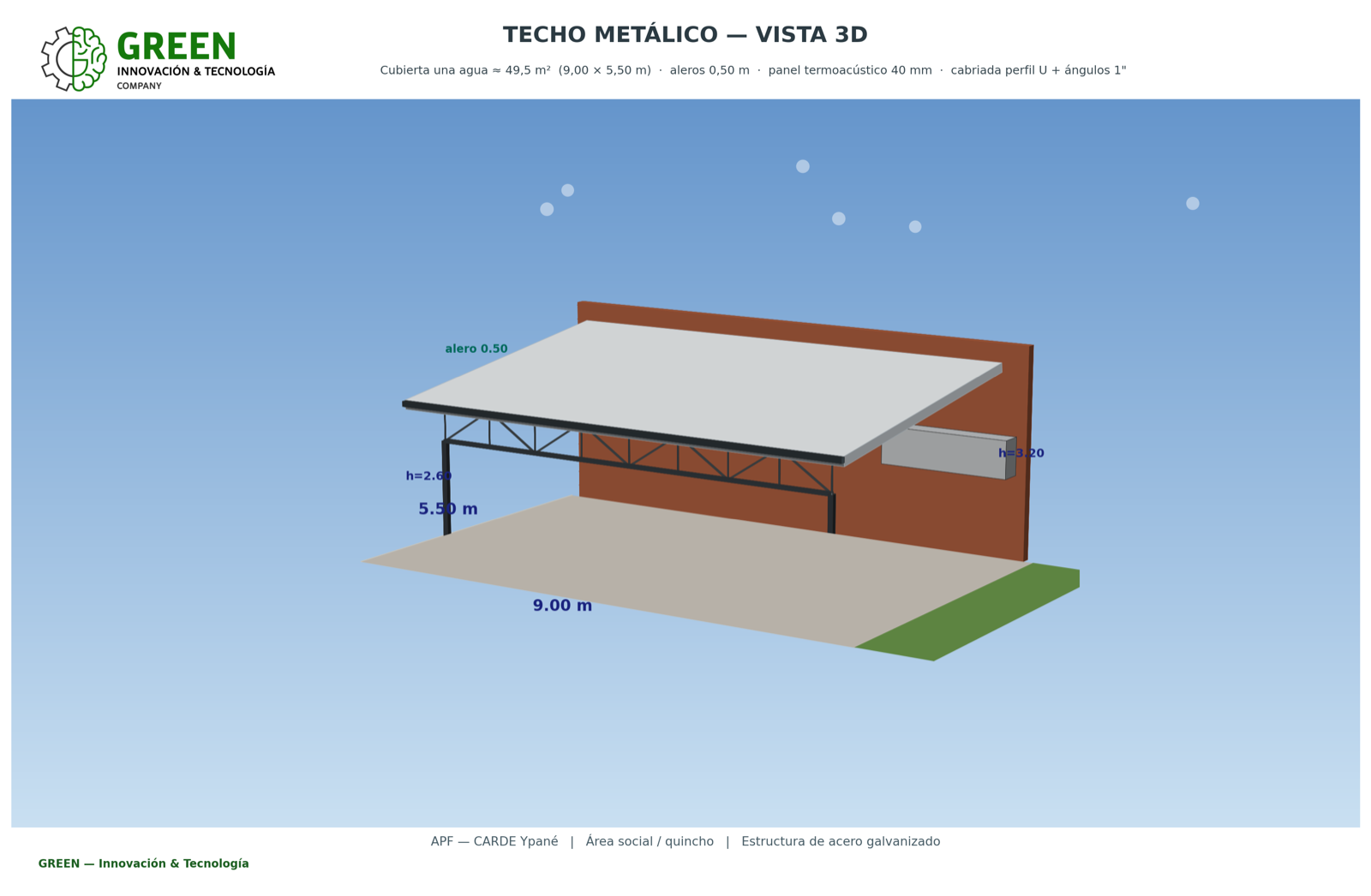

Vista 3D del conjunto — Techo metálico una agua ≈ 50 m²

Render de anteproyecto

Vista 3D del conjunto

La misma información en volumen: así ve el cliente la obra antes de que se corte el primer perfil.
